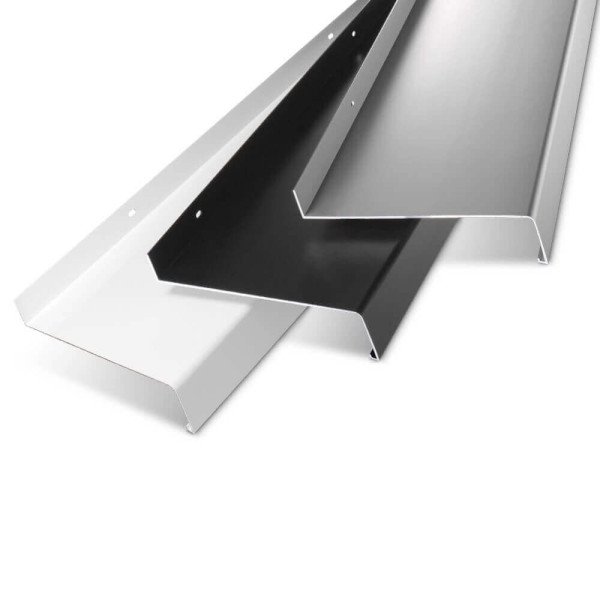

Alfa Alu-Außenfensterbank - Zuschnitt

• Hervorragender Wetterschutz für Mauerwerk und Brüstungen im Türen- und Fensterbereich.
• Tropfkante: 40 mm
• Länge: 100 mm - 1900 mm
• Ausladung: 50 mm - 480 mm
• Ablaufneigung: 5°
• Anschraubkante: 25 mm
• Langlochstanzung: 4,2 × 7 mm
• Mit UV-beständiger Schutzfolie
• Alu-Außenfensterbank nach DIN EN 573 / 17615 EQ L = 6.000 -/+10 mm
• Herstellung nach DIN EN 12020

Farben:

• Weiß [RAL 9016]
• Dunkelbronze [E6 C34]
• Anthrazit [RAL 7016]
• Eisenglimmergrau [DB 703]
• Silber [E6 C0]
• Weißaluminium [RAL 9006]

Montagehinweis:

• Die Fensterbank sollte mind. 30 - 50 mm über die fertige Fassade hinausragen.
• Bei Ausladungen über 150 mm unterseitige Verankerungen im Abstand von ca. 60 cm anbringen.
• Fensterbänke über 3 m Länge teilen und durch einen Stoßverbinder verbinden.


• Ermittlung Schnittmaß:
  Gesamtlänge (Länge der Fensterbank inkl. Abschlüsse) - Abzugsmaß = Schnittmaß

Abzugsmaße Abschlüsse:

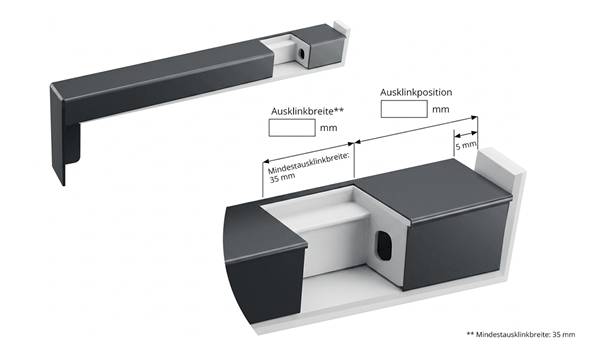

• Alu-Gleitabschluss Design: -16 mm
• Kunststoff-Gleitabschluss plus: -14 mm
• Kunststoff-Gleitabschluss: -15 mm
• Alu-Endstück Putz: -6 mm
• Alu-Endstück Klinker: -6 mm

Fensterbankhalter:

• Variohalter thermisch getrennt
• Variohalter

Zubehör:

• EPDM-Anschlussdichtung
• Antidröhnstreifen
• Butyl-Ecke

Service:

• Gehrungsschnitt
• Aufklebe-Service Antidröhnstreifen
